ELSŐ ABLAKTÖRLŐ, ABLAKMOSÓ

  • 1
  • 2
  • 3
  • 4
  • 5

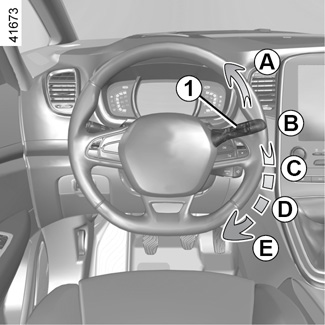

Szakaszosan működő első ablaktörlővel felszerelt járművek

A egyszeri törlés

Egy rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.

B kikapcsolt állás

C szakaszos törlés

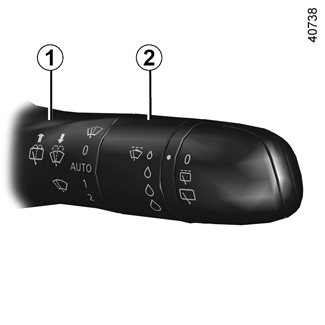

Két törlés között az ablaktörlő lapátok néhány másodpercre megállnak. A gyűrű forgatásával 2 változtathatja a törlések közötti időt.

D folyamatos lassú törlés

E folyamatos gyors törlés

Különlegesség

Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken. A folyamatos gyors törlésről folyamatos lassú törlésre vált. Amikor a gépkocsi elindul, a törlési sebesség visszaáll az eredetire.

A kombinált kapcsolókar 1 működtetése elsőbbséget élvez és megszünteti az automatika hatását.

A(z) AC és D helyzetek bekapcsolt gyújtásnál érhetők el. A E helyzet kizárólag járó motornál érhető el.

Törlőlapát hatékonysága

Ügyeljen az ablaktörlő lapátok állapotára. Élettartama Öntől függ:

- tisztán kell maradjon: tisztítsa meg a pengéket és a szélvédőt rendszeresen szappanos vízzel;

- ne használja, ha a szélvédő száraz;

- emelje fel a szélvédőről, ha sokáig nem használta.

Bármilyen esemény után cserélje ki őket, amint csökken a hatékonyságuk: nagyjából évente (tekintse meg az 5. fejezetet: „Ablaktörlő lapátok: csere”).

Az ablaktörlővel kapcsolatos óvintézkedések

- Fagypont alatti havas időben tisztítsa meg a szélvédőt az ablaktörlők használata előtt (túlmelegedhet a motor);

- győződjön meg róla, hogy semmi nem akadályozza a lapát szabad mozgását.

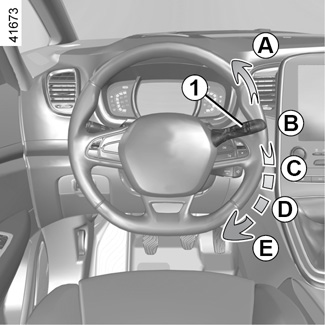

Esőérzékelős első ablaktörlővel felszerelt jármű

Az esőérzékelő a szélvédőn található, a belső visszapillantó tükör előtt.

A egyszeri törlés

Egy rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.

B kikapcsolt állás

C automata ablaktörlés

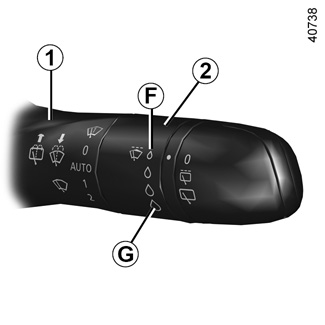

Ebben a helyzetben a rendszer érzékeli a szélvédőre érkező vizet és ehhez igazítja az ablaktörlő törlési sebességét. A gyűrű 2 elforgatásával lehetséges a kioldódási határsebesség és a törlések közötti idő módosítása:

- F : minimális érzékenység

- G : maximális érzékenység

Minél nagyobb az érzékenység, annál gyorsabban reagál és töröl az ablaktörlő.

Az automatikus ablaktörlés bekapcsolásakor vagy az érzékenység növelésekor az ablaktörlő egy oda-vissza mozgást tesz.

Megjegyzés:

- az esőérzékelő csak segítő funkciót lát el. Csökkent látási viszonyok között a vezetőnek kell manuálisan bekapcsolnia az ablaktörlőt. Ködben vagy havazáskor az automatikus törlés nem szisztematikus, Önnek kell kezelnie;

- mínuszban az automatikus ablaktörlés nem kapcsolódik be a gépkocsi indításakor. Automatikusan bekapcsol, amikor a gépkocsi átlép egy bizonyos sebességkorlátot (körülbelül 8 km/óra);

- száraz időben ne kapcsolja be az automatikus ablaktörlést;

- az automatikus ablaktörlés bekapcsolása előtt jégtelenítse teljesen a szélvédőt.

Működési rendellenesség

Az automatikus ablaktörlés hibája esetén az ablaktörlő szakaszosan töröl. Forduljon márkaszervizhez.

Az esőérzékelő működését megzavarhatják a következők:

- sérült ablaktörlő lapátok; a lapátok által az esőérzékelő észlelési tartományában hagyott vízhártya vagy foltok növelhetik az automatikus ablaktörlés reakcióidejét vagy a törlési gyakoriságot;

- sérülés vagy repedés a szélvédőn ott, ahol az esőérzékelő van, vagy porral, piszokkal, rovarokkal jéggel borított szélvédő, mosóviasz és víztaszító vegyszerek használata; az ablaktörlő lapát kevésbé lesz érzékeny vagy esetleg egyáltalán nem reagál.

D folyamatos lassú törlés

E folyamatos gyors törlés

Különlegesség

Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken. A folyamatos gyors törlésről folyamatos lassú törlésre vált. Amikor a gépkocsi elindul, a törlési sebesség visszaáll az eredetire.

A kombinált kapcsolókar 1 működtetése elsőbbséget élvez és megszünteti az automatika hatását.

Előírások

- Fagy esetén, az ablaktörlő első működtetése előtt ellenőrizze, hogy a lapátok nincsenek-e ráragadva a szélvédőre. Ha úgy működteti az ablaktörlőt, hogy a lapátok ráfagytak a szélvédőre, az a lapátok és az ablaktörlőmotor károsodásához vezethet.

- Nem aktiválja az ablaktörlőt száraz szélvédő esetén. Ez az ablaktörlő lapátok idő előtt elhasználódását eredményezheti, illetve annak sérüléséhez vezethet.

A és D helyzetek bekapcsolt gyújtásnál érhetők el. A C és E helyzetek kizárólag járó motornál érhetők el.

Az első ablaktörlő speciális helyzete (szervizelési helyzet)

Ebben a helyzetben felemelhetők a lapátok, hogy leválaszthatók legyenek a szélvédőről.

Ez hasznos lehet:

- a lapátok tisztításakor;

- téli időben a lapátok leválasztásához a szélvédőről;

- cserélje ki a lapátokat (tekintse meg az 5. fejezet „Ablaktörlő lapátok: csere” című részét).

Bekapcsolt gyújtás és leállított motor mellett teljesen nyomja le az ablaktörlő kart az E helyzetbe (gyors, folyamatos törlés). Az ablaktörlők a motorháztetőtől távolabbi pozícióban állnak meg.

A lapátok visszaállításához győződjön meg arról, hogy a lapátokat visszahelyezte a szélvédőre, majd bekapcsolt gyújtás mellett állítsa vissza a kapcsolókart B (kikapcsolt) helyzetbe.

A gyújtás bekapcsolása előtt helyezze az ablaktörlőket a szélvédőre. Ellenkező esetben fennállhat a motorháztető vagy az ablaktörlők sérülésének veszélye az ablaktörlési funkció bekapcsolásakor.

Megjegyzés

Amikor az ablaktörlő már nincs megtáplálva - a gépkocsi központi zárása után legalább 1 perccel -, a lapátokat kézzel is el lehet mozdítani. Ne próbálja meg elmozdítani a lapátokat. Emiatt sérülhet az ablaktörlő motorja, a karok és a lapátok is.

A beavatkozást követően a lapátok megfelelő visszahelyezése érdekében győződjön meg arról, hogy a lapátok a szélvédőn helyezkednek el, kapcsolja be a gyújtást és működtesse a törlést.

A vezetőoldali lapátnak mindig az utasoldali lapát felett kell elhelyezkednie. Ha nem ez a helyzet, az ablaktörlő tesz egy oda-vissza mozgást, amikor a gépkocsi eléri a körülbelül 7 km/óra sebességet.

amennyiben a szélvédőn feltűnik valami (piszok, hó, jég stb.) tisztítsa meg a szélvédőt (beleértve a belső visszapillantó tükör mögötti középső részt is) és a hátsó szélvédőt mielőtt beindítaná az ablaktörlőket (motortúlhevülés veszélye).

Ha a lapát mozgását akadályozza valami, a lapát megállhat. Távolítsa el az akadályt és a kapcsolókar segítségével kapcsolja vissza az ablaktörlést.

A szélvédőn történő minden beavatkozás előtt (gépjármű mosása, jégmentesítés, szélvédő tisztítása stb.) állítsa a kombinált kapcsolókart 1 B (kikapcsolt) állásba.

Sérülés és rongálódás veszélye áll fenn.

Ablakmosó

Bekapcsolt gyújtás mellett húzza meg a kapcsolókart 1, majd engedje el.

Rövid idejű kapcsolás működteti az ablakmosót is és egyszeri törlést eredményez.

Hosszabb idejű kapcsolás működteti az ablakmosót, háromszori törlést eredményez, amit néhány másodperc múlva egy negyedik követ.

Megjegyzés

Mínuszban az ablakmosó folyadék ráfagyhat a szélvédőre, ami csökkentheti a látási viszonyokat. A páramentesítés kapcsolójának használatával fűtse meg a szélvédőt, mielőtt megtisztítaná.

A motortérben végzett műveletek előtt győződjön meg arról, hogy az ablaktörlés kapcsolókarja B (kikapcsolt) helyzetben van.

Sérülésveszély

Fényszórómosók

Bekapcsolt fényszórók esetén

Ezzel felszerelt gépkocsikon járó motornál tartsa maga felé húzva a kart 1 körülbelül 2 másodpercig: ezzel egyidejűleg működteti a fényszórómosót és az ablakmosót.

Az első ablakmosó kapcsolójának három hosszú megnyomásával a fényszórómosó is bekapcsol.

Megjegyzés:

A téli időszakban, a fényszórómosó megfelelő működésének biztosítása érdekében távolítsa el a havat a fúvókafoglalatokból és jégmentesítse a fúvókafoglalatokat jégmentesítő aeroszollal.

Ugyanakkor ajánlott rendszeresen eltávolítani a fényszóró üvegére erősen feltapadó szennyeződéseket.

Ha az ablakmosó-folyadék szintje eléri a minimumot:

- a „Töltse fel az ablakmosót” üzenet jelenik meg a kijelzőegységen;

- a fényszórómosó rendszer levegőssé válhat.

Töltse fel az ablakmosó tartályt és működtesse a fényszórómosó rendszert, járó motornál, a légtelenítéshez.

A motortérben végzett műveletek előtt győződjön meg arról, hogy az ablaktörlés kapcsolókarja B (kikapcsolt) helyzetben van.

Sérülésveszély
