HÁTSÓ ÉS OLDALSÓ LÁMPÁK: izzócsere

  • 1
  • 2
  • 3
  • 4
  • 5

Irányjelzők / helyzetjelző világítás és féklámpa

Rövid karosszériájú jármű

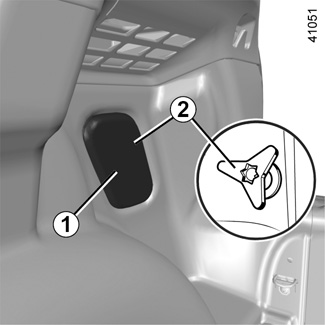

Nyissa ki a csomagtartót, távolítsa el a fedelet 1 a csavar 2 eléréséhez, és csavarja ki.

Szerelje le a hátsó lámpák egységét.

Akassza ki az izzótartót egy negyed fordulattal.

Cserélje ki az izzót.

Irányjelző-lámpa 3

Izzótípus: PY21W.

Féklámpa 4

Izzótípus: P21W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszélylyel jár.

Sérülésveszély

Irányjelzők/féklámpa és helyzetjelző világítás (folytatás)

Hosszú karosszériájú jármű

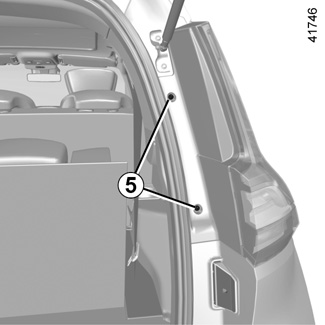

Nyissa ki a csomagtartót, és szerelje le a(z) 5 csavarokat, szerszám segítségével.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszélylyel jár.

Sérülésveszély

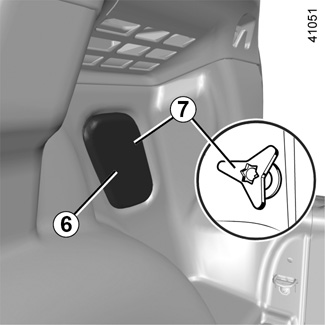

Nyissa ki a csomagtartót, távolítsa el a fedelet 6 a csavar 7 eléréséhez, és csavarja ki.

Szerelje le a hátsó lámpák egységét.

Akassza ki az izzótartót egy negyed fordulattal.

Cserélje ki az izzót.

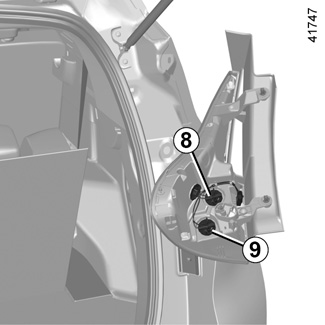

Irányjelző-lámpa 8

Izzótípus: PY21W.

Féklámpa 9

Izzótípus: P21W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

Fék- és tolatólámpa

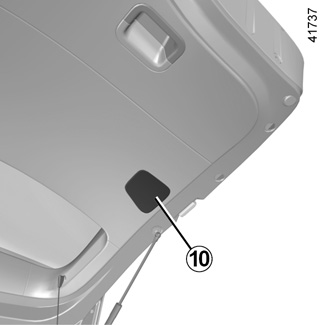

A csomagtérből akassza ki a csomagtartó fedelének belső részén található fedelet 10.

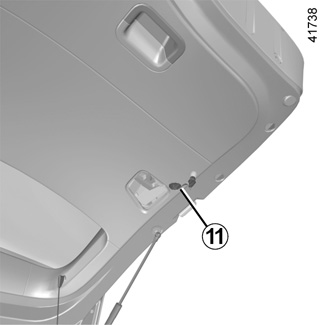

Akassza ki az izzótartót 11 egy negyed fordulattal.

Izzótípus: W16W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

LED világítás

A lámpák a helyzetjelző világítás mellett ledes világítórendszerrel is fel vannak szerelve.

A ledek cseréje érdekében forduljon a márkaképviselethez.

Ez a világítás nem helyettesíti a hibás helyzetjelző lámpát.

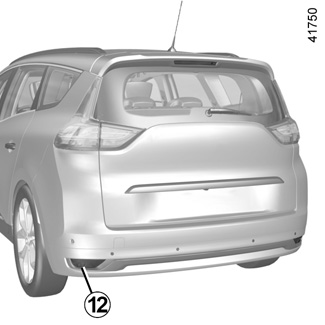

Ködlámpa 12

Csavarja ki a hátsó lökhárító alatt található fedelet egy laposvégű csavarhúzó vagy hasonló szerszám segítségével. Miután hozzáfért, csavarja ki az izzótartót, úgy, hogy a jármű közepe felé fordítja el azt.

Izzótípus: P21W.

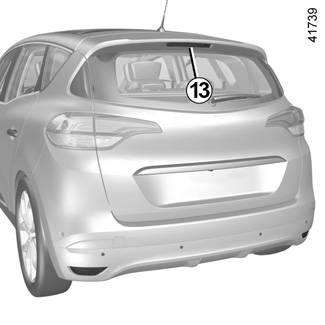

Kiegészítő féklámpa 13

Forduljon a márkaképviselethez.

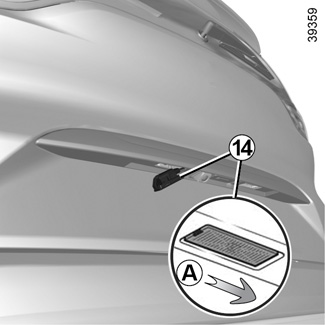

Rendszámtábla világítása 14

Akassza ki a világítótestet 14 úgy, hogy jobbra csúsztatja azt (A mozdulat).

Vegye le a lámpa fedelét, hogy hozzáférjen az izzóhoz.

Izzótípus: szofitaégő W5W.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszélylyel jár.

Sérülésveszély

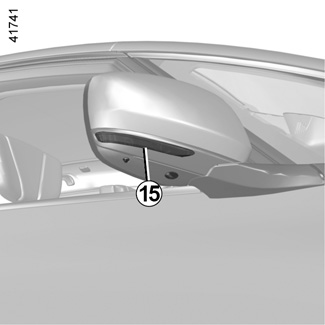

Oldalsó irányjelzők 15

Forduljon a márkaképviselethez.
