HÁTSÓ ÉS OLDALSÓ LÁMPÁK: izzócsere

  • 1
  • 2
  • 3
  • 4
  • 5

5 ajtós változat

Helyzetjelző lámpa 3

Forduljon a márkaképviselethez.

Hozzáférés az izzótartókhoz 6 és 7

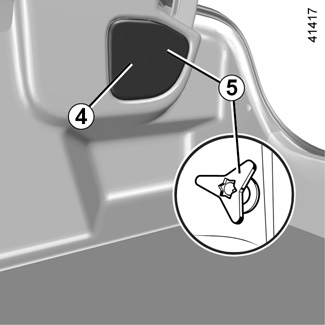

Nyissa ki a csomagtartót, távolítsa el a fedelet 4 a csavar 5 eléréséhez, és csavarja ki.

Szerelje le a hátsó lámpák egységét.

Irányjelző-lámpa 2

Fordítsa el egy negyed fordulattal az izzótartót 7, és vegye ki az izzót.

Izzótípus: PY21W.

Féklámpa 1

Fordítsa el egy negyed fordulattal az izzótartót 6, és vegye ki az izzót.

Izzótípus: P21W.

Szerelje vissza az izzótartót, és nyomja be teljesen a lámpaegységet rögzülésig.

Ellenőrizze, hogy a lámpa megfelelően rögzült-e.

Csavarja vissza a csavart 5, és tegye a helyére a fedelet 4.

Tolatólámpa

A csomagtér felől csavarhúzó segítségével pattintsa ki a belső csomagtérajtó-betét alatt található burkolatot 8.

Fordítsa el egy negyed fordulattal az izzótartót 9, és vegye ki az izzót.

Izzótípus: W16W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

Kiegészítő féklámpa 10

Forduljon a márkaképviselethez.

Hátsó ködlámpák 11

Mivel a hátsó lökhárító leszerelése szükséges, forduljon márkaszervizhez.

Izzó típusa: P21W.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszélylyel jár.

Sérülésveszély

Rendszámtábla világítása 12

- A világítótestet 12 egy lapos végű csavarhúzó segítségével pattintsa le;

- vegye le a lámpa fedelét, hogy hozzáférjen az izzóhoz.

Izzótípus: W5W.

Oldalsó irányjelzők 13 és üdvözlő világítás 14

Mivel a visszapillantó tükör leszerelése szükséges, forduljon márkaszervizhez.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszéllyel jár.

Sérülésveszély

Kombi változat

Féklámpa 1

Forduljon a márkaképviselethez.

Helyzetjelző lámpa 3

Forduljon a márkaképviselethez.

Hozzáférés az izzótartókhoz 6

Nyissa ki a csomagtartót, távolítsa el a fedelet 4 a két csavar 5 eléréséhez, és csavarja ki azokat.

Szerelje le a hátsó lámpák egységét.

Irányjelző-lámpa 2

Fordítsa el egy negyed fordulattal az izzótartót 6, és vegye ki az izzót.

Izzótípus: PY21W.

Tolatólámpa

A csomagtér felől csavarhúzó segítségével pattintsa ki a belső csomagtérajtó-betét alatt található burkolatot 7.

Fordítsa el egy negyed fordulattal az izzótartót 8, és vegye ki az izzót.

Izzótípus: W16W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

Hátsó ködlámpa 10

Mivel a hátsó lökhárító leszerelése szükséges, forduljon márkaszervizhez.

Izzó típusa: P21W.

Hátsó ködlámpa 9

Akassza ki a hátsó lökhárító alatt található fedelet egy laposvégű csavarhúzó vagy hasonló szerszám segítségével. Miután hozzáfért, csavarja ki az izzótartót, úgy, hogy a jármű közepe felé fordítja el azt.

Izzó típusa: P21W.

Kiegészítő féklámpa 11

Forduljon a márkaképviselethez.

Rendszámtábla világítása 12

- A világítótestet 12 egy lapos végű csavarhúzó segítségével pattintsa le;

- vegye le a lámpa fedelét, hogy hozzáférjen az izzóhoz.

Izzótípus: W5W.

Oldalsó irányjelzők 13 és üdvözlő világítás 14

Mivel a visszapillantó tükör leszerelése szükséges, forduljon márkaszervizhez.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszéllyel jár.

Sérülésveszély

4 ajtós változat

Helyzetjelző lámpa 3

Forduljon a márkaképviselethez.

Hozzáférés az izzótartókhoz 6 és 7

Nyissa ki a csomagtartót, távolítsa el a fedelet 4 a csavar 5 eléréséhez, és csavarja ki.

Szerelje le a hátsó lámpák egységét.

Irányjelző-lámpa 2

Fordítsa el egy negyed fordulattal az izzótartót 7, és vegye ki az izzót.

Izzótípus: PY21W.

Féklámpa 1

Fordítsa el egy negyed fordulattal az izzótartót 6, és vegye ki az izzót.

Izzótípus: P21W.

Szerelje vissza az izzótartót, és nyomja be teljesen a lámpaegységet rögzülésig.

Ellenőrizze, hogy a lámpa megfelelően rögzült-e.

Csavarja vissza a csavart 5, és tegye a helyére a fedelet 4.

Tolatólámpa

A csomagtér felől csavarhúzó segítségével pattintsa ki a belső csomagtérajtó-betét alatt található burkolatot 8.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszéllyel jár.

Sérülésveszély

Fordítsa el egy negyed fordulattal az izzótartót 9, és vegye ki az izzót.

Izzótípus: W16W.

Visszahelyezés

A visszaszereléshez végezze el a műveleteket fordított sorrendben, ügyelve arra, hogy a vezeték ne sérüljön meg.

Kiegészítő féklámpa 10

Forduljon a márkaképviselethez.

Hátsó ködlámpák 11

Mivel a hátsó lökhárító leszerelése szükséges, forduljon márkaszervizhez.

Izzó típusa: P21W.

Rendszámtábla világítás, hagyományos izzókkal 12

(Gépjárműtől függően)

- A világítótestet 12 egy lapos végű csavarhúzó segítségével pattintsa le;

- vegye le a lámpa fedelét, hogy hozzáférjen az izzóhoz.

Izzótípus: W5W.

Rendszámtábla világítás LED fényforrásokkal 13

(Gépjárműtől függően)

Forduljon a márkaképviselethez.

Oldalsó irányjelzők 14 és üdvözlő világítás 15

Mivel a visszapillantó tükör leszerelése szükséges, forduljon márkaszervizhez.

Az izzók nyomás alatt vannak, ezért a csere robbanásveszéllyel jár.

Sérülésveszély
