Ablaktörlők

Ablaktörlő és ablakmosó

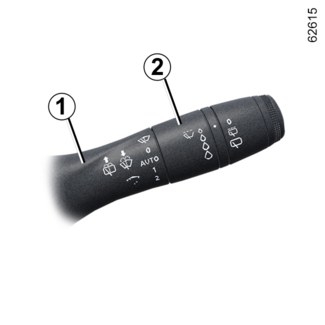

Szakaszosan működő ablaktörlővel felszerelt jármű

A.
egyszeri törlés
A rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.
B.
ki
C.
szakaszos törlés
Két törlés között az ablaktörlő lapát néhány másodpercre megáll. A törlések közötti idők módosításához fordítsa el a 2. gyűrűt.
D.
folyamatos lassú törlés
E.
folyamatos gyors törlés
Különleges jellemző
Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken.
A folyamatos gyors törlésről folyamatos normál tempójú törlésre vált.
Amikor a jármű elindul, a törlési sebesség visszaáll az eredetileg beállított értékre.
Az 1. kombinált kapcsolókar működtetése felülírja és megszünteti az automatikus működést.

Esőérzékelős első ablaktörlővel felszerelt jármű

Az esőérzékelő a szélvédőn, a belső visszapillantó tükör előtt található.
A.
egyszeri törlés
A rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.
B.
ki
C.
automata ablaktörlés
Ebben a helyzetben a rendszer érzékeli a szélvédőre érkező víz mennyiségét, és ehhez igazítja az ablaktörlő törlési sebességét. A bekapcsolási küszöbérték és a törlések közötti idő a gyűrű elforgatásával módosítható:
  • F: minimális érzékenység;
  • G: maximális érzékenység.
Minél nagyobb az érzékenység, annál gyorsabban reagál és töröl az ablaktörlő.
Az automatikus ablaktörlés bekapcsolásakor, illetve az érzékenység növelésekor az ablaktörlő egy teljes törlést végez.
Megjegyzés:
  • az esőérzékelő csak kisegítő funkciót lát el. Csökkent látási viszonyok között a vezetőnek kell manuálisan bekapcsolnia az ablaktörlőt. Ködben vagy havazáskor az automatikus törlés nem működik, ilyenkor a vezetőnek kell működtetnie az ablaktörlőt;
  • Nulla fok alatti hőmérsékletnél az automatikus ablaktörlés nem kapcsol be a jármű indításakor. Automatikusan bekapcsol, amikor a jármű átlép egy bizonyos sebességkorlátot (körülbelül 8 km/óra);
  • száraz időben ne kapcsolja be az automatikus ablaktörlést;
  • az automatikus ablaktörlés bekapcsolása előtt teljesen jégtelenítse a szélvédőt;
  • kefés mosóberendezéssel rendelkező kocsimosó használatakor az automatikus törlés kikapcsolásához állítsa az 1 kapcsolókart B helyzetbe.
Működési rendellenességek
Az automatikus ablaktörlés hibája esetén az ablaktörlő szakaszos üzemmódra vált.
Forduljon hivatalos márkaszervizhez.
Az esőérzékelő működését a következők szakíthatják meg:
  • sérült ablaktörlő lapátok: ha a lapátok vízhártyát vagy foltokat hagynak az esőérzékelő észlelési tartományában, az növelheti az automatikus ablaktörlés reakcióidejét vagy a törlés gyakoriságát;
  • sérülés vagy repedés a szélvédőn az esőérzékelő közelében, vagy szennyeződés a szélvédőn (por, piszok, rovarok, jég, viasz és víztaszító vegyszerek). Az ablaktörlő kevésbé lesz érzékeny, vagy akár egyáltalán nem is reagál.
D.
folyamatos lassú törlés
E.
folyamatos gyors törlés
Különleges jellemző
Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken.
A folyamatos gyors törlésről folyamatos normál tempójú törlésre vált.
Amikor a jármű elindul, a törlési sebesség visszaáll az eredetileg beállított értékre.
Az 1. kombinált kapcsolókar működtetése felülírja és megszünteti az automatikus működést.
Óvintézkedések
  • Fagy esetén, az ablaktörlő első működtetése előtt ellenőrizze, hogy a lapátok nincsenek-e ráragadva a szélvédőre. Ha úgy működteti az ablaktörlőt, hogy a lapátok ráfagytak a szélvédőre, az a lapátok és az ablaktörlőmotor károsodásához vezethet.
  • Ne használja az ablaktörlőt száraz szélvédőn. Ez az ablaktörlő lapátok idő előtt elhasználódását eredményezheti, illetve azok sérüléséhez vezethet.

Az első ablaktörlő speciális pozíciója (szervizállás)

Ebben a helyzetben felemelhetők a lapátok, hogy leválaszthatók legyenek a szélvédőről.
Ez hasznos lehet:
  • a lapátok tisztításakor;
  • téli időben a lapátok leválasztásához a szélvédőről;
  • az ablaktörlő lapátok cseréjéhez ABLAKTÖRLŐ LAPÁTOK: CSERE.

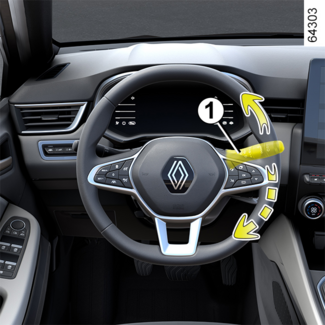

Bekapcsolt gyújtás vagy járó motor mellett emelje fel kétszer az 1 kapcsolókart az A helyzetbe (egyszeri törlés).
A lapátok a motorháztetőtől elemelkedve állnak meg.
A lapátok alsó helyzetbe való visszaállításához bekapcsolt gyújtásnál győződjön meg arról, hogy az ablaktörlő lapátok a szélvédőre vannak hajtva, majd mozgassa az 1 kapcsolókart az A helyzetbe (egyszeri törlés).
A gyújtás bekapcsolása előtt helyezze vissza az ablaktörlőlapátokat a szélvédőre, ellenkező esetben a motorháztető vagy a lapátok károsodhatnak az ablaktörlés bekapcsolásakor.
FIGYELMEZTETÉS
A szélvédővel végzett bármilyen beavatkozás előtt (jármű mosása, jégmentesítés, szélvédő tisztítása stb.) állítsa a kapcsolókart (1)B-állásba (kikapcsolt).
Személyi sérülés vagy anyagi kár veszélye áll fenn.
Tanács
amennyiben a szélvédőn feltűnik valami (piszok, hó, jég stb.) tisztítsa meg a szélvédőt (beleértve a belső visszapillantó tükör mögötti középső részt is) mielőtt beindítaná az ablaktörlőket (motortúlhevülés veszélye).
Ha a lapát mozgását akadályozza valami, a lapát megállhat.
Távolítsa el az akadályt és a kapcsolókar segítségével kapcsolja vissza az ablaktörlést.

Ablakmosó

Bekapcsolt gyújtás mellett húzza meg a kapcsolókart 1, majd engedje el.
Ha hosszabb ideig húzza a kart, akkor az ablakmosó működtetése mellett, a két törlést néhány másodperc múlva egy harmadik törlés követi.
Multimédiás képernyővel felszerelt járművek esetén a harmadik törlést tetszés szerint be-/kikapcsolhatja A GÉPJÁRMŰ SZEMÉLYRE SZABOTT BEÁLLÍTÁSA.
Megjegyzés: nulla fok alatti hőmérséklet esetén az ablaktörlő-folyadék ráfagyhat a szélvédőre, ez pedig rontja a látásviszonyokat. A páramentesítés funkcióval melegítse fel a szélvédőt, mielőtt megtisztítaná azt.
FIGYELMEZTETÉS
A motortérben végzett műveletek előtt győződjön meg arról, hogy az ablaktörlés „B” kapcsolókarja kikapcsolt helyzetben van.
Sérülésveszély.
Tanács
Törlőlapát hatékonysága
Ügyeljen az ablaktörlő lapátok állapotára. Élettartama Öntől függ:
  • tartsa tisztán: a lapátokat és a szélvédőt tisztítsa meg rendszeresen szappanos vízzel;
  • ne használja, ha a szélvédő száraz;
  • emelje fel a szélvédőről, ha sokáig nem használta.
Minden esetben cserélje ki, ha csökken a hatásfoka (kb. évente) ABLAKTÖRLŐ LAPÁTOK: CSERE.
Az ablaktörlővel kapcsolatos óvintézkedések
  • Fagypont alatti havas időben tisztítsa meg a szélvédőt mielőtt használná az ablaktörlőket (túlmelegedhet a motor);
  • győződjön meg róla, hogy semmi nem akadályozza a lapát szabad mozgását.

Hátsó ablaktörlő, ablakmosó

Hátsó ablaktörlő

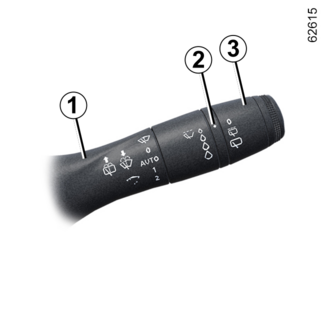

Bekapcsolt gyújtás mellett forgassa el a gyűrűt 3 a karon 1, amíg a szimbólum a 2 jelöléssel szemben nem áll.
  • leállítás
  • szakaszos törlés
Két törlés között az ablaktörlőlapátok néhány másodpercre megállnak. A törlési gyakoriság a jármű sebességétől függően változik;
  • folyamatos lassú törlés
A művelet leállításához forgassa el ismét a 3. gyűrűt.
Megjegyzés:
Kefés mosóberendezéssel történő mosáskor az automatikus törlés kikapcsolásához forgassa el a 3 gyűrűt az 1 kombinált kapcsolókaron kikapcsolt helyzetbe.
Tartsa be a használati előírásokat.
Tanács
Ne használja az ablaktörlő lapát karját a csomagtér ajtajának nyitására vagy csukására.
FIGYELMEZTETÉS
A hátsó szélvédőn végzett minden beavatkozás előtt (a jármű mosása, jégmentesítés, tisztítás stb.) állítsa az 1. kapcsolókart kikapcsolt állásba.
Sérülés és/vagy rongálódás veszélye áll fenn.
Tanács
Törlőlapát hatékonysága
Ügyeljen az ablaktörlő lapátok állapotára. Élettartama Öntől függ:
  • tisztán kell maradjon: tisztítsa meg a pengéket és a szélvédőt rendszeresen szappanos vízzel;
  • ne használja, ha a szélvédő száraz;
  • emelje fel a szélvédőről, ha sokáig nem használta.
Minden esetben cserélje ki, ha csökken a hatásfoka (kb. évente) ABLAKTÖRLŐ LAPÁTOK: CSERE.
Az ablaktörlővel kapcsolatos óvintézkedések
  • Fagypont alatti havas időben tisztítsa meg a szélvédőt mielőtt használná az ablaktörlőket (túlmelegedhet a motor);
  • győződjön meg róla, hogy semmi nem akadályozza a lapát szabad mozgását.
Hátsó ablaktörlő be- és kikapcsolása
A hátramenetbe kapcsolás elindítja a hátsó szélvédő szakaszos törlését (amennyiben az első ablaktörlő működik). Ha a jármű fel van szerelve a megfelelő menüponttal a járműbeállítások személyre szabásához, ott kiválaszthatja, hogy szeretné-e be-/kikapcsolni ezt a funkciót A GÉPJÁRMŰ SZEMÉLYRE SZABOTT BEÁLLÍTÁSA.
Ha a járműben nem található külön menüpont a beállítások személyre szabásához, a funkciót márkaszervizben kapcsoltathatja ki.
Ha a hátsó szélvédőt takarja valami (szennyeződés, hó stb.), akkor a hátsó ablaktörlő meg fogja próbálja leseperni az útjában lévő összes akadályt. Ha az ablaktörlőlapát mozgását akadályozza valami, a lapát megállhat. Távolítsa el az akadályozó tárgyat, várjon körülbelül 30 másodpercet és a kapcsolókarral kapcsolja vissza az ablaktörlést.
Előírások
  • Jegesedés esetén ellenőrizze, hogy a lapátok nem fagytak-e rá a szélvédőre, mielőtt használná a törlőlapátokat. Ha úgy működteti az ablaktörlőt, hogy a lapát ráfagyott a szélvédőre, a lapát és az ablaktörlő motorja is károsodhat.
  • Ne használja a törlőlapátokat száraz szélvédőn. Ez korai elhasználódáshoz, vagy a lapátok sérüléséhez vezethet.

Hátsó ablaktörlő és ablakmosó

Bekapcsolt gyújtás esetén tolja el, és tartsa nyomva az 1. kapcsolókart, majd engedje el.
A kapcsolókar hosszabb ideig tartó nyomva tartása (az ablakmosó működtetése mellett) után kétszer törölnek a lapátok, majd pár másodperccel később következik egy harmadik törlés is (cseppmentes törlés funkció).
Ha elengedi a kart, a hátsó ablaktörlésnek megfelelő helyzetbe áll vissza.
