Ablaktörlők

Ablaktörlő és ablakmosó

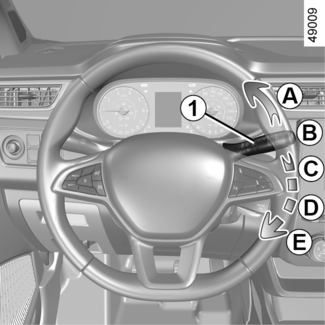

Szakaszosan működő ablaktörlővel felszerelt jármű

A.
egyszeri törlés
A rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.
B.
leállítás
C.
szakaszos törlés
Két törlés között az ablaktörlőlapátok néhány másodpercre megállnak. Egyes járművek esetében a gyűrű 2 forgatásával beállíthatja a törlések közötti időintervallumot.
D.
folyamatos lassú törlés
E.
folyamatos gyors törlés
Különlegesség
Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken. A folyamatos gyors törlésről folyamatos lassú törlésre vált. Amikor a jármű elindul, a törlési sebesség visszaáll az eredeti értékre.
Az 1. kombinált kapcsolókar működtetése elsőbbséget élvez és megszünteti az automatika hatását.

Esőérzékelős első ablaktörlővel felszerelt jármű

Az esőérzékelő a szélvédőn, a belső visszapillantó tükör előtt található.
A.
egyszeri törlés
A rövid megnyomás az ablaktörlő egyszeri oda-vissza mozgását eredményezi.
B.
leállítás
C.
automata ablaktörlés
Ebben a helyzetben a rendszer érzékeli a szélvédőre érkező víz mennyiségét, és ehhez igazítja az ablaktörlő törlési sebességét. A 2. gyűrű elforgatásával módosítható a kioldási küszöbérték és a törlések közötti időköz:
  • F: minimális érzékenység;
  • G: maximális érzékenység.
Minél nagyobb az érzékenység, annál gyorsabban reagál és töröl az ablaktörlő.
Az automatikus ablaktörlés bekapcsolásakor vagy az érzékenység növelésekor az ablaktörlő egy oda-vissza mozgást tesz.
Megjegyzés:
  • az esőérzékelő csak kisegítő funkciót lát el. Csökkent látási viszonyok között a vezetőnek kell manuálisan bekapcsolnia az ablaktörlőt. Ködben vagy havazáskor az automatikus törlés nem szisztematikus, Önnek kell kezelnie;
  • Nulla fok alatti hőmérsékletnél az automatikus ablaktörlés nem kapcsol be a jármű indításakor. Automatikusan bekapcsol, amikor a jármű átlép egy bizonyos sebességkorlátot (körülbelül 8 km/óra);
  • száraz időben ne kapcsolja be az automatikus ablaktörlést;
  • az automatikus ablaktörlés bekapcsolása előtt teljesen jégtelenítse a szélvédőt;
  • kefés mosóberendezéssel rendelkező kocsimosó használatakor az automatikus törlés kikapcsolásához állítsa az 1 kapcsolókart B helyzetbe.
Működési rendellenességek
Az automatikus ablaktörlés hibája esetén az ablaktörlő szakaszosan töröl. Forduljon hivatalos márkaszervizhez.
Az esőérzékelő működését a következők szakíthatják meg:
  • sérült ablaktörlő lapátok: ha a lapátok vízhártyát vagy foltokat hagynak az esőérzékelő észlelési tartományában, az növelheti az automatikus ablaktörlés reakcióidejét vagy a törlés gyakoriságát;
  • sérülés vagy repedés a szélvédőn az esőérzékelő közelében, vagy szennyeződés a szélvédőn (por, piszok, rovarok, jég, mosóviasz és víztaszító vegyszerek). Ebben az esetben az ablaktörlő kevésbé lesz érzékeny, vagy akár egyáltalán nem is reagál.
D.
folyamatos lassú törlés
E.
folyamatos gyors törlés
Különlegesség
Menet közben, ha a jármű megáll, az ablaktörlő sebessége csökken. A folyamatos gyors törlésről folyamatos lassú törlésre vált. Amikor a jármű elindul, a törlési sebesség visszaáll az eredeti értékre.
Az 1. kombinált kapcsolókar működtetése elsőbbséget élvez és megszünteti az automatika hatását.
Előírások
  • Fagy esetén, az ablaktörlő első működtetése előtt ellenőrizze, hogy a lapátok nincsenek-e ráragadva a szélvédőre. Ha úgy működteti az ablaktörlőt, hogy a lapátok ráfagytak a szélvédőre, az a lapátok és az ablaktörlőmotor károsodásához vezethet.
  • Ne használja az ablaktörlőt száraz szélvédőn. Ez az ablaktörlő lapátok idő előtt elhasználódását eredményezheti, illetve annak sérüléséhez vezethet.

Az első ablaktörlő speciális helyzete (szervizelési helyzet)

Ebben a helyzetben felemelhetők a lapátok, hogy leválaszthatók legyenek a szélvédőről.
Ez hasznos lehet:
  • a lapátok tisztításakor;
  • téli időben a lapátok leválasztásához a szélvédőről;
  • az ablaktörlő lapátok cseréjéhez ABLAKTÖRLŐ LAPÁTOK: CSERE.
Kikapcsolt gyújtás mellett állítsa a kombinált kapcsolókart 1 a következő pozícióba: E (gyors ablaktörlési sebesség). A lapátok a motorháztetőtől távol állnak meg.
A lapátok alsó helyzetbe való visszaállításához kikapcsolt gyújtás mellett hajtsa rá az ablaktörlőket a szélvédőre, majd állítsa a kombinált kapcsolókart 1 a következő pozícióba: B (kikapcsolt helyzet).
A gyújtás bekapcsolása előtt helyezze az ablaktörlőket a szélvédőre. Ellenkező esetben fennállhat a motorháztető vagy az ablaktörlők sérülésének veszélye az ablaktörlési funkció bekapcsolásakor.
FIGYELMEZTETÉS
A szélvédővel végzett bármilyen beavatkozás előtt (jármű mosása, jégmentesítés, szélvédő tisztítása stb.) állítsa a kapcsolókart (1)B-állásba (kikapcsolt).
Sebesülés és/vagy sérülés veszélye.
Tanács
Amennyiben a szélvédőt takarja valami (szennyeződés, hó, jég stb.) tisztítsa meg a szélvédőt (beleértve a belső visszapillantó tükör mögötti középső részt is) mielőtt beindítaná az ablaktörlőket (a motor túlmelegedésének veszélye).
Ha a lapát mozgását akadályozza valami, a lapát megállhat. Távolítsa el az akadályt és a kapcsolókar segítségével kapcsolja vissza az ablaktörlést.

Ablakmosó

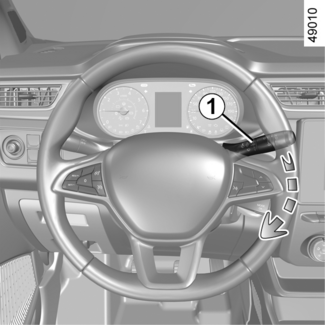

Bekapcsolt gyújtás mellett húzza meg a kapcsolókart 1, majd engedje el.
Ha hosszabb ideig húzza a kart, akkor az ablakmosó működtetése mellett, a két törlést néhány másodperc múlva egy harmadik törlés követi.
Megjegyzés:
Mínusz hőmérsékleten az ablakmosó folyadék ráfagyhat a szélvédőre, ami csökkentheti a látási viszonyokat. A páramentesítés kapcsolójának használatával fűtse meg a szélvédőt, mielőtt megtisztítaná.
FIGYELMEZTETÉS
A motortérben végzett műveletek előtt győződjön meg arról, hogy az ablaktörlés „B” kapcsolókarja kikapcsolt helyzetben van.
Fennáll a sérülés veszélye.
Tanács
Törlőlapát hatékonysága
Ügyeljen az ablaktörlő lapátok állapotára. Élettartama Öntől függ:
  • tisztán kell maradjon: tisztítsa meg a pengéket és a szélvédőt rendszeresen szappanos vízzel;
  • ne használja, ha a szélvédő száraz;
  • emelje fel a szélvédőről, ha sokáig nem használta.
Minden esetben cserélje ki, ha csökken a hatásfoka (kb. évente) ABLAKTÖRLŐ LAPÁTOK: CSERE.
Az ablaktörlővel kapcsolatos óvintézkedések
  • Fagypont alatti havas időben tisztítsa meg a szélvédőt mielőtt használná az ablaktörlőket (túlmelegedhet a motor);
  • győződjön meg róla, hogy semmi nem akadályozza a lapát szabad mozgását.

Hátsó ablaktörlő, ablakmosó

Hátsó ablaktörlő

Ha be van kapcsolva a gyújtás, forgassa el a 3. gyűrűt az 1. kapcsolókaron úgy, hogy a szimbólum a 2. jellel szembe kerüljön.
  • ki;
  • szakaszos törlés.
Két törlés között az ablaktörlőlapátok néhány másodpercre megállnak.
A művelet leállításához forgassa el ismét a 3. gyűrűt.
Megjegyzés:
Kefés mosóberendezéssel történő mosáskor az automatikus törlés kikapcsolásához forgassa el a 3 gyűrűt az 1 kombinált kapcsolókaron kikapcsolt helyzetbe.
Tartsa be a használati előírásokat.
Tanács
Ne használja az ablaktörlő lapát karját a csomagtér ajtajának nyitására vagy csukására.
FIGYELMEZTETÉS
A hátsó szélvédőn végzett minden beavatkozás előtt (a jármű mosása, jégmentesítés, tisztítás stb.) állítsa az 1. kapcsolókart kikapcsolt állásba.
Sérülés és/vagy rongálódás veszélye áll fenn.
Tanács
Törlőlapát hatékonysága
Ügyeljen az ablaktörlő lapátok állapotára. Élettartama Öntől függ:
  • tisztán kell maradjon: tisztítsa meg a pengéket és a szélvédőt rendszeresen szappanos vízzel;
  • ne használja, ha a szélvédő száraz;
  • emelje fel a szélvédőről, ha sokáig nem használta.
Minden esetben cserélje ki, ha csökken a hatásfoka (kb. évente) ABLAKTÖRLŐ LAPÁTOK: CSERE.
Az ablaktörlővel kapcsolatos óvintézkedések
  • Fagypont alatti havas időben tisztítsa meg a szélvédőt mielőtt használná az ablaktörlőket (túlmelegedhet a motor);
  • győződjön meg róla, hogy semmi nem akadályozza a lapát szabad mozgását.
Ha a hátsó szélvédőt takarja valami (szennyeződés, hó stb.), akkor a hátsó ablaktörlő meg fogja kísérelni az útjában lévő összes akadály leseprését. Ha az ablaktörlőlapát mozgását akadályozza valami, a lapát megállhat. Távolítsa el az akadályozó tárgyat, várjon körülbelül 30 másodpercet és a kapcsolókarral kapcsolja vissza az ablaktörlést.
Előírások
  • Jeges időjárás esetén ellenőrizze, hogy a lapátok nem fagytak-e rá a szélvédőre, mielőtt használná a törlőlapátokat. Ha úgy működteti az ablaktörlőt, hogy a lapát ráfagyott a szélvédőre, a lapát és az ablaktörlő motorja is károsodhat.
  • Ne működtesse az ablaktörlőket száraz üvegfelületen, mert az a törlőlapátok idő előtti elhasználódását vagy károsodását okozhatja.

Hátsó ablaktörlő és ablakmosó

Bekapcsolt gyújtás esetén tolja el, és tartsa nyomva az 1. kapcsolókart, majd engedje el.
A kapcsolókar hosszabb ideig tartó nyomva tartása (az ablakmosó működtetése mellett) után kétszer törölnek a lapátok, majd pár másodperccel később következik egy harmadik törlés is (cseppmentes törlés funkció).
Ha elengedi a kart, a hátsó ablaktörlésnek megfelelő helyzetbe áll vissza.
