PARKOLÁST SEGÍTŐ RENDSZER
A berendezés működési elve
Az ultrahangos érzékelők, amelyek a gépkocsi lökhárítójában helyezkednek el, „mérik” a gépkocsi és az akadály közötti távolságot.
Ez olyan ismétlődő hangjelzést ad, amelynek gyakorisága a jármű mögötti akadály közelségével arányosan nő, és ha ez a távolság eléri a kb. 20-30 centimétert, a hangjelzés folyamatossá válik.
A rendszer a gépkocsi előtt, mögött és oldalán észleli az akadályokat.
Ha a gépkocsi kb. 10 km/h-nál kisebb sebességgel halad, a parkolást segítő rendszer aktív marad.
A funkció nem veszi figyelembe a vontató- vagy hordozórendszereket, amelyeket a rendszer nem ismer fel.

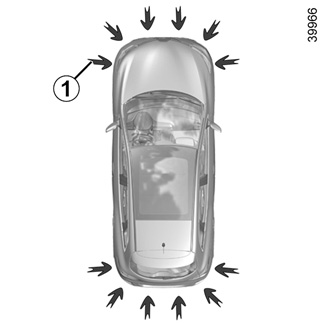

Az 1 ultrahangos érzékelők helye
Győződjön meg arról, hogy az 1 nyilakkal jelölt ultrahangos értékelőket semmi sem takarja (piszok, sár, hó vagy rosszul felszerelt rendszámtábla), nem érte ütés, nem módosították (beleértve a fényezést is) és a gépkocsi elején és/vagy hátulján (gépkocsitól függően az oldalán) nincs felszerelt tartozék.
Ez a vezetést segítő kiegészítő funkció.
Semmiképpen nem helyettesíti az éberséget vagy a vezető felelősségét a hátramenet során.
A vezetőnek mindig fel kell készülnie azokra az esetleges hirtelen eseményekre, amelyek bekövetkezhetnek vezetés közben: ügyeljen arra, hogy nincsenek-e kicsi, keskeny mozgó objektumok (gyermek, állat, kerekes székes személy, kerékpáros, kövek, padka stb.) a manőverezés során az autó holtterében.

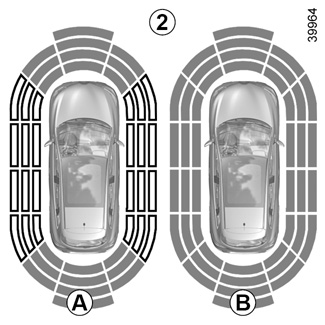

Megjegyzés: a kijelzés 2 a hangjelzéseket kiegészítve megjeleníti a gépkocsi környezetét.
Az oldalsó érzékelés bekapcsolódásához a gépkocsival meg kell tenni néhány métert.
Ha az összes zóna ki van húzva szürkével, a gépkocsi körüli összes területet figyeli a rendszer:
- A: a gépkocsi környezetének elemzése folyamatban;
- B: a gépkocsi környezetének elemzése befejeződött.

Működés
A rendszer érzékeli a gépkocsi elejéhez, hátuljához és oldalaihoz közel elhelyezkedő tárgyak többségét.
A gépkocsi és az akadály közötti távolságtól függően a hangjelzés gyakorisága egyre nő egészen körülbelül 20 cm-ig (akadály a gépkocsi oldalánál) és körülbelül 30 cm-ig (akadály a gépkocsi elejénél vagy hátuljánál), ezután folyamatossá válik. A zöld, narancssárga és piros területek megjelennek a kijelzőn C.
Megjegyzés: előfordulhat, hogy a rendszer későn figyelmeztet az akadállyal való ütközés veszélyére, ha művelet közben változik a gépkocsi által leírt pálya.
A manőverek során a gépkocsi alvázának felütközése (például útpadkának, járdaszegélynek stb.) a gépkocsi sérüléséhez vezethet (például a féltengely deformációja).
A baleset kockázatának elkerülése érdekében ellenőriztesse gépjárművét szakszervizzel.

Akadályok észlelése oldalt

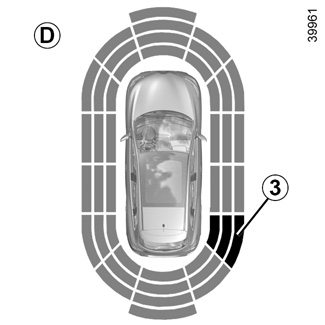

A kerekek irányából következtetve a rendszer meghatározza a gépkocsi által leírt pályát, és tájékoztat, hogy fennáll-e a gépkocsi oldalánál elhelyezkedő akadállyal 3 történő ütközés veszélye.
Ha a rendszer akadályt észlel oldalt:
- ha fennáll az ütközésveszély, az akadály közelebb kerülésével egyre gyakoribbá, majd folyamatossá válnak a hangjelzések. A zöld, narancssárga és piros területek megjelennek a kijelzőn D;
- ha nincs ütközésveszély, az akadály közelebb kerülése nem vált ki hangjelzést. A zöld, narancssárga és piros területek sraffírozva jelennek meg a kijelzőn D.


beállítás

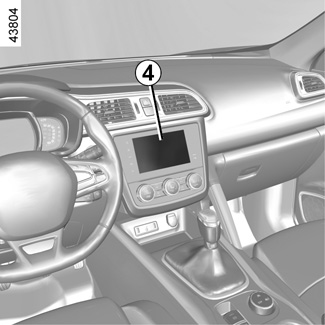

A többfunkciós képernyőn lehetőség van bizonyos paraméterek beállítására 4. További információkért tájékozódjon a berendezés kezelési útmutatójában.
Navigációs rendszerrel felszerelt gépkocsik
Válassza: „Jármű”, „PARKOLÓ SEGÉD”, „Akadályérzékelés”.
A parkolást segítő rendszer hangereje
Állítsa be a parkolást segítő rendszer hangerejét a(z) + vagy a(z) - pont megérintésével.
A rendszer hangja
Lehetővé teszi a rendszer hangjának kiválasztását, három lehetőség közül.
A rendszer hangjának kikapcsolása
Kapcsolja be vagy ki a parkolást segítő rendszer hangját.
Megjegyzés: ha kikapcsolja a hangot, a rendszer nem fog hangjelzéssel figyelmeztetni az akadályok közeledésére.
A rendszer kikapcsolása
Kapcsolja be vagy ki a parkolást segítő rendszert.
Navigációs rendszerrel fel nem szerelt gépkocsik
A jármű álló helyzetében:

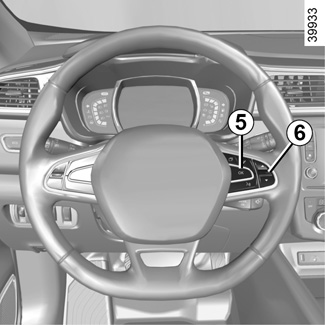

- a beállítások menüjének eléréséhez nyomja meg hosszan a kapcsolót 5 OK;
- nyomja meg többször egymás után a kapcsolót 6 felfelé vagy lefelé a(z) „Vezetési segéd” menüpont eléréséig;
- nyomja meg a kapcsolót 5 OK;
- nyomja meg többször egymás után a kapcsolót 6 felfelé vagy lefelé a(z) „Parkolást segítő rendszer beállítása” menüpont eléréséig;
- nyomja meg a kapcsolót 5 OK;
- válassza ki a kapcsolóval 6 a módosítandó beállításokat;
- nyomja meg a kapcsolót 5 OK.
Ha a gépkocsi 10 km/óránál kisebb sebességgel halad, bizonyos zajforrások (motorkerékpár, tehergépkocsi, légkalapács stb.) előidézhetik a parkolást segítő rendszer hangjelzéseit.
A parkolást segítő rendszer automatikus kikapcsolása
A rendszer kikapcsol:
- ha a gépkocsi sebessége nagyobb kb. 10 km/h-nál;
- gépkocsitól függően, ha a gépkocsi körülbelül öt másodpercnél hosszabb ideig áll, és a rendszer akadályt érzékel (például közlekedési dugóban stb.);
- ha a kézi sebességváltó üres állásban vagy az automata sebességváltó N vagy P állásban van;
- ha a rendszer üzemzavart észlel.
Megjegyzés: ha a járművet a rendszer által felismert vonóhoroggal látták el, csak a hátsó parkolást segítő funkció kapcsol ki.
Működési rendellenesség
Ha a rendszer működési rendellenességet érzékel, minden hátramenetbe kapcsoláskor körülbelül 3 másodpercen keresztül hangjelzés hallatszik, és a(z) „Ellenőriztesse a parkolóradart” üzenet jelenik meg a kijelző-egységen. Forduljon márkaszervizhez.
A rendszeren végzett beavatkozás/javítás
- Az ütések módosíthatják az érzékelők helyzetét és teljesítményét. Kapcsolja ki a funkciót és forduljon márkaszervizhez.
- Az érzékelők helyzete körüli területen bármilyen műveletet (javítás, csere stb.) csak képzett szakember végezhet.
A rendszeren csak márkaszerviz jogosult beavatkozást végezni.
A rendszer megzavart működése
Bizonyos körülmények megszakíthatják a rendszer működését, vagy károsíthatják, például:
- rossz időjárási viszonyok (eső, hó, jégeső, jegesedés stb.);
- erős elektromágneses hullámoknak való kitettség esetén (nagyfeszültségű vezetékek alatt stb.);
- bizonyos típusú zajok (motorkerékpár, teherautó, pneumatikus fúrógép stb.);
- nem megfelelő vontatógömb vagy horog felszerelése.
A téves vagy elmaradó riasztások esélye megnő.
Ha a rendszer rendellenesen viselkedik, kapcsolja ki, és vegye fel a kapcsolatot egy márkaszervizzel.
A rendszer működésének korlátai
- A rendszer megfelelő működése érdekében az érzékelők környékét tisztán kell tartani, és ezeken módosítás nem végezhető.
- Előfordulhat, hogy a gépkocsi közelében haladó kisebb tárgyakat (motorkerékpárok, kerékpárok, gyalogosok stb.) nem ismeri fel a rendszer.
- Előfordulhat, hogy a rendszer nem érzékel olyan tárgyakat, amelyek túl közel vannak a járműhöz.
- Előfordulhat, hogy a rendszer nem figyelmezteti, ha a többi gépkocsi vagy tárgy haladási sebessége jelentősen eltér.
- Manőver közben a pályán bekövetkező változás során a rendszer késéssel jelentheti az akadályokat.
- Amikor a jármű pótkocsit vontat, a hátsó parkolássegítő rendszert ki kell kapcsolni.
A funkció kikapcsolása
A funkció le kell tiltani, ha:
- az érzékelők környéke megsérült;
- a járművet olyan vontatószerkezettel látták el, amelyet a rendszer nem ismer fel (golyó, horog, adapter stb.).
