GUMIABRONCSOK NYOMÁSELLENŐRZŐ RENDSZERE

  • 1
  • 2
  • 3
  • 4
  • 5

Ha a gépjármű felszereltségéhez tartozik, ez a rendszer felügyeli a gumiabroncsok nyomásértékét.

A berendezés működési elve

Minden kerék (a pótkerék kivételével) fel van szerelve egy, a szelepbe épített érzékelővel, amely rendszeresen méri a levegő nyomását a gumiabroncsban.

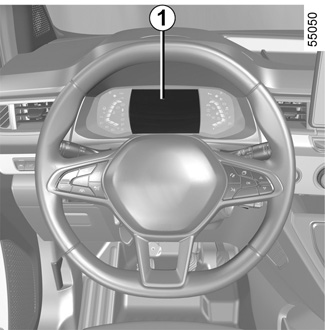

A rendszer a kijelzőegységen 1 megjeleníti az aktuális nyomásértékeket és túl alacsony nyomás esetén figyelmezteti a vezetőt.

A megadott gumiabroncs-nyomás értékének újra beállítása

A következő esetekben szükséges elvégezni:

- amikor a megadott gumiabroncs-nyomás értékét a használat körülményeihez (üresen, terhelés esetén, autópályán haladáskor stb.) kell igazítani;

- a kerekek egymással való felcserélése után (ez a gyakorlat semmilyen esetben sem tanácsos);

- kerékcsere után.

Mindig azután kell elvégezni, hogy hideg motornál ellenőriztük mind a négy gumiabroncs nyomását.

A gumiabroncsok nyomását a gépkocsi használati körülményeihez (üresen, terhelés esetén, autópályán haladáskor stb.) kell igazítani.

Ha felcserélték a kerekeket, a rendszert újra kell indítani. Forduljon márkaszervizhez.

Ha a jármű navigációs rendszerrel van felszerelve, a visszaállítási eljárást a multimédiás képernyőn is elvégezheti: tekintse meg a berendezéshez tartozó utasításokat.

Alapértékre állítási eljárás

Bekapcsolt gyújtásnál, a gépkocsi álló helyzetében:

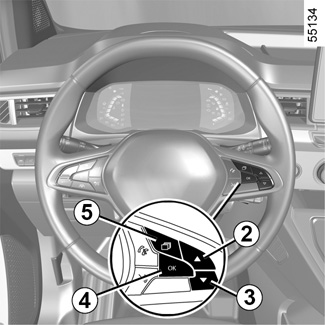

- nyomja meg többször az 5 gombot a „gépkocsi” lap megjelenítéséhez ;

- röviden nyomja meg a(z) 2 vagy a(z) 3 kapcsolót a(z) „Guminyomás” lap megjelenítéséhez;

- a beállítás megkezdéséhez hosszan (körülbelül 3 másodpercen keresztül) nyomja meg a(z) irányítón a(z) 4 -t. A villogó gumiabroncsot követő „Megismertetés folyamatban” és „Kerekek azonosí- tása folyamatban” üzenet jelzi, hogy a rendszer elfogadta a gumiabroncsnyomás referenciaértékének alaphelyzetbe állítására vonatkozó kérelmet.

A beállítás menet közben több percig is eltarthat.

Ha a visszaállítás után rövid távolságokat tesz meg a gépkocsival, a(z) „Kerekek azonosí- tása folyamatban” üzenet több egymás utáni indítást követően is kijelezve maradhat.

Megjegyzés: a megadott nyomásérték nem lehet alacsonyabb az előírtnál, amely a vezető oldali ajtó belső részére ragasztott címkén van feltüntetve.

A ® visszajelzőlámpa kigyulladása esetén biztonsági okokból, a forgalmi viszonyoknak megfelelően azonnal álljon meg.

Az alábbi táblázat a gumiabroncs-visszaállítási eljárással kapcsolatos lehetséges üzeneteket mutatja.

Létra

Kijelzések

(típustól függően)

Üzenetek

Értelmezések

1

TPMS: gombot hosszan nyomni

Bekapcsolt gyújtással és álló gépkocsinál, kezdje el a mind a négy gumiabroncs nyomásának visszaállítását a(z) 4 OK kapcsoló nyomva tartásával.

2

Megismertetés folyamatban

Az egyes kerekek előtti „---” idézőjelek felvillannak, jelezve, hogy a rendszer regisztrálta a gumiabroncsnyomás-visszaállítást mind a négy keréken.

3

Kerekek azonosí- tása folyamatban

Az egyes kerekek előtti „---” idézőjelek folyamatosan világítanak. Ez a rendszer visszaállítja a négy gumiabroncs nyomását. Elindulhat. Az üzenet rövid utakon megmaradhat.

Megjegyzés: a visszaállítás során a gumiabroncsok nyomásellenőrző rendszere továbbra is működik.

4

Megjelenik a négy gumiabroncs nyomásértéke: a visszaállítási eljárás teljes és sikeres.

A gumiabroncsok nyomásának beállítása

A nyomásokat hidegen kell beállítani (tájékozódjon a vezetőoldali ajtó belső részén elhelyezkedő matricán). Ha a nyomás ellenőrzését nem lehetséges hideg gumiabroncsokon végezni, az előírt értéket növelje meg 0,2-0,3 barral (3 PSI).

Meleg abroncsból soha ne engedjen ki levegőt!

Pótkerék

Ha a gépjármű felszereltségéhez pótkerék tartozik, az nem rendelkezik érzékelővel.

Ez a vezetést segítő kiegészítő funkció.

A funkció nem avatkozik be a vezető helyett. Semmilyen esetben sem helyettesíti tehát sem a vezető éberségét, sem a felelősségét. Havonta ellenőrizze a gumiabroncsok nyomását, beleértve a pótkerék nyomását is.

A kerekek/gumiabroncsok cseréje

Ez a rendszer speciális felszerelést igényel (kerekek, gumiabroncsok, dísztárcsák stb.). GUMIABRONCSOK.

Forduljon márkaszervizhez a gumiabroncsok cseréjével kapcsolatban, valamint a márkahálózatban rendelkezésre álló és a rendszerrel kompatibilis kiegészítők megismerése érdekében: minden egyéb kiegészítő használata negatívan befolyásolhatja a rendszer működését.

Kerékcsere

a közlekedési feltételektől függően több perc is eltelhet, amíg a rendszer meghatározza a kerekek helyzetét és nyomását, minden beavatkozás után ellenőrizze a gumiabroncsok nyomását.

Gumiabroncs-javító aeroszolok és defektjavító készlet

A szelepek speciális kialakítása miatt kizárólag a hálózatban jóváhagyott eszközöket használja. Tájékozódjon az alábbi részben: DEFEKTJAVÍTÓ KÉSZLET.

Gumiabroncsnyomás-hibák

A következő oldalon található táblázat felsorolja a kijelzőegységen megjelenő figyelmeztető üzeneteket 1 ha a rendszer gumiabroncsnyomás-hibát észlel.

A kijelzőegységen található információk jelzik az esetleges a gumiabroncsok nyomásával kapcsolatos hibákat (pl. lapos gumiabroncs, defekt). A ® visszajelzőlámpa kigyulladása esetén biztonsági okokból, a forgalmi viszonyoknak megfelelően azonnal álljon meg.

Visszajelzőlámpák

Üzenetek

Kijelzések

(típustól függően)

Értelmezések

Állítsa be a guminyomásokat

A kerék és a hozzá tartozó nyomásérték sárga színnel jelenik meg.

Ez azt jelzi, hogy alacsony gumiabroncs-légnyomás észlelhető. Ellenőrizze, és állítsa be a négy gumiabroncs nyomását, majd állítsa vissza a rendszert.

+ ®

Abroncsdefekt

A kerék és a hozzá tartozó nyomásérték piros színnel jelenik meg.

Azt jelzi, hogy az adott gumiabroncs defektes, vagy a nyomása rendkívül alacsony. állítsa be hidegen a négy gumiabroncs nyomását, és állítsa vissza a rendszert, ha a gumiabroncsot leeresztett. Cserélje ki a gumiabroncsot (vagy cseréltesse ki), ha defektes.

+ ©

Ellenőriztesse a kerékjeladókat

A kerék már nem jelenik meg.

Ez a nyomásérzékelő hibáját vagy hiányát jelzi legalább egy keréken (például, ha pótkerék van felszerelve). Forduljon márkaszervizhez

Kerekek azonosí- tása lehetetlen

Ez azt jelzi, hogy a rendszer nem tudta meghatározni az egyes gumiabroncsok nyomását. Ennek az lehet az oka, hogy nem márkaszerviz által ajánlott érzékelőt használ. A gumiabroncsok nyomásellenőrző rendszere továbbra is működik.
