TOLATÓKAMERA

  • 1
  • 2
  • 3
  • 4
  • 5

Működés

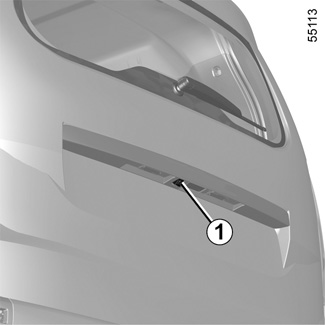

A gépkocsi típusától függően hátramenetben a csomagtérajtón vagy a hátsó ajtószárnyon lévő kamera 1 képeket továbbít a gépkocsi hátsó részének környezetéről a következőknek:

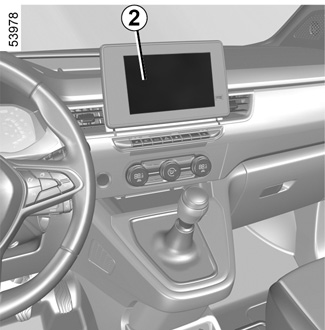

- a multimédiás képernyő 2, egy vagy két segédvonallal 5 és 6 (fix és mozgó);

vagy

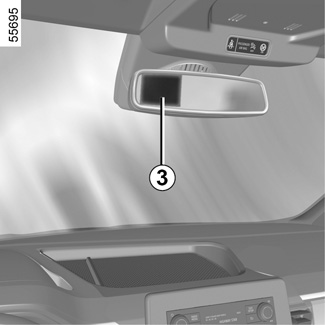

- a visszapillantó tükör 3, fix segédvonallal 5;

vagy

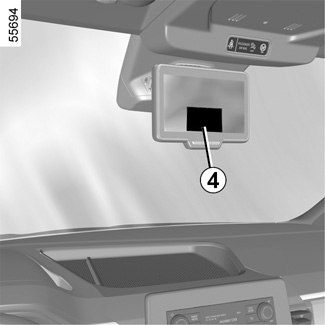

- a kamera hátsó nézetének rendszerképernyője 4, fix segédvonallal 5.

A rendszer több vezetősávot használ működéséhez (a mozgathatót a pálya és a rögzítettet a távolság meghatározása érdekében). A piros zóna elérése után a lökhárító ábrája segítheti a pontos megállásban.

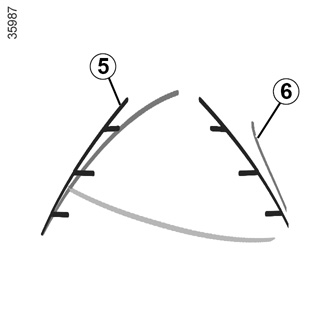

Fix nyomvonal 5

A fix segédvonal a gépkocsi mögötti távolságot jelző színjelöléseket AB és C foglalja magában:

- A (piros) a gépkocsitól körülbelül 30 cm távolságra;

- B (sárga) a gépkocsitól körülbelül 70 cm távolságra;

- C(zöld) a gépkocsitól körülbelül 150 cm távolságra.

Ez a nyomvonal nem mozdul el, megadja a gépkocsi pályáját a gépkocsival egy vonalba állított kerekek esetén.

Mozgó nyomvonal 6

Ez kék színnel jelenik meg, és a gépkocsinak a kormánykerék helyzetéhez viszonyított pályáját jelzi.

Sajátosság

Ügyeljen arra, hogy a kamerát ne takarja semmi (szennyeződés, sár, hó, pára stb.).

Ez egy kiegészítő segítő funkció. Semmilyen esetben sem helyettesíti tehát sem a vezető éberségét, sem a felelősségét.

A vezetőnek mindig fel kell készülnie azokra az esetleges hirtelen eseményekre, amelyek bekövetkezhetnek vezetés közben: ügyeljen arra, hogy nincsenek-e kicsi, keskeny mozgó objektumok (gyermek, állat, kerekes székes személy, kerékpáros, kövek, padka stb.) a manőverezés során az autó holtterében.

Beállítások

Járó motor mellett a 2 multimédia képernyőn hozzáadhat vagy eltávolíthat nyomvonalakat, és beállíthatja a kamera képi beállításait is (fényerő, kontraszt stb.). További információkért tájékozódjon a multimédia rendszer útmutatójában.

A képernyő fordított képet ad, mint egy visszapillantó tükörben.

A keretek egy lapos felületre történő vetítés útján adódnak. Ezt az információt nem kell figyelembe venni, amikor egy függőleges vagy egy talajon lévő tárgy egymásra vetül.

A tárgyak képernyőn megjelenített képe deformálódhat.

A túlságosan erős fény (hó, napon álló gépkocsi stb.) zavarhatja a kamera által megjelenített képet.

Ha a csomagtartó nyitva van vagy nincs megfelelően becsukva, a következő üzenet jelenik meg a multimédiás képernyőn: „Csomagtér nyitva”.
