MODULÁRIS TETŐRUDAK

  • 1
  • 2
  • 3
  • 4
  • 5

Mielőtt rakományt helyezne a moduláris tetőrudakra, azokat üzemi helyzetükbe kell állítani:

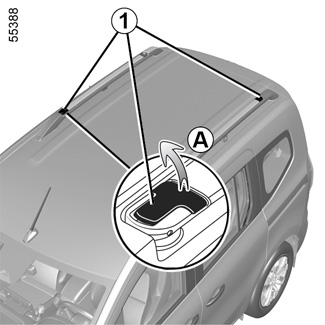

- Pattintsa le a karokat 1 (mozgatás A);

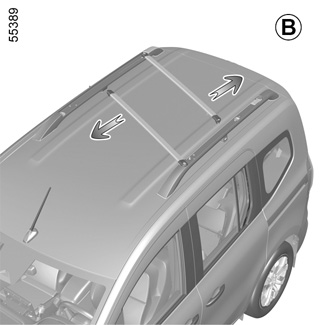

- Emelje meg a rudakat annyira, hogy elfordíthatók legyenek (ábra B);

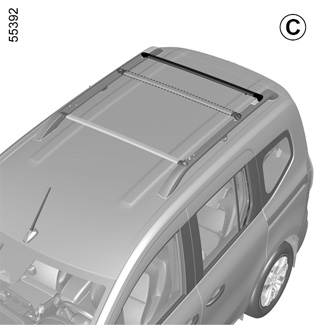

- Rögzítse a rudakat keresztirányú helyzetben a karok bepattintásával 1 (ábra C);

- Ellenőrizze, hogy megfelelően rögzítődtek-e.

Mozgatáskor ügyeljen arra, hogy a rudak ne érjenek a jármű tetejéhez, mert megkarcolhatják a tetőt.

Szigorúan tilos a moduláris tetőrudakat keresztirányú helyzetbe állítani (teherhordó helyzet), ha a járművet gépi kefés mosókabinban mossa.

Ellenőrizze, hogy a két moduláris tetőrúd elhelyezése és rögzítése helyes-e.

Az egyes tetőrudak maximális terhelhetősége: 40 kg egyenletesen elosztva (80 kg a két tetőrúdon).

A rúd eltolása

A tetőrúd 2 csúsztatható, hogy közelebb vagy távolabb kerüljön a másik rúdtól (ábra D).

Két helyzet lehetséges: középső vagy hátsó.

A rudat kioldva húzza azt a jármű eleje vagy hátulja felé, hogy becsússzon a sínbe 3.

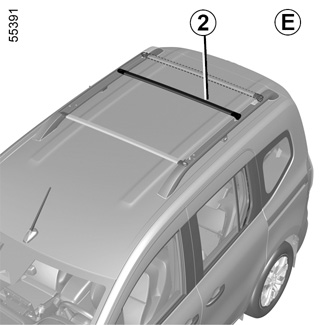

Miután kiválasztotta a helyzetét, fordítsa el a rudat és rögzítse keresztirányú helyzetben (ábra E).

Győződjön meg a két tetőrúd megfelelő rögzítettségéről.

Ha nem keresztirányú helyzetben használja a rudakat, szerelje vissza a rudakat a hosszirányú helyzetbe az üzemanyagfogyasztás optimalizálása és a légzaj csökkentése érdekében.

Ellenőrizze, hogy a moduláris tetőrudakra rögzített tárgyak és/vagy kiegészítők (kerékpártartó, tetőcsomagtartó stb.) megfelelően vannak-e elhelyezve és rögzítve, valamint megfelelő-e az elosztásuk.
