DÍSZTÁRCSÁK, KEREKEK

  • 1
  • 2
  • 3
  • 4
  • 5

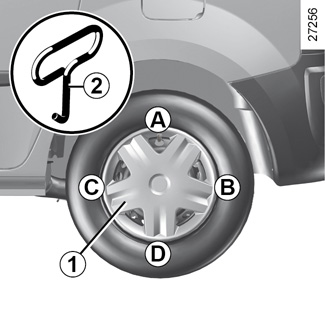

Dísztárcsa 1

(rejtett kerékcsavarok)

Szerelje le a dísztárcsakulcs 2 segítségével (a szerszámkészletben megtalálható), bevezetve a horgot a szelep közelében elhelyezkedő nyílásba (a dísztárcsa hátsó részén elhelyezkedő rögzítőhuzal eléréséhez).

Visszahelyezéskor igazítsa a szelephez. Akassza be a rögzítőkapcsokat először a szelep felőli oldalon A, majd B és C, és legvégül a szeleppel szemközti oldalon D.

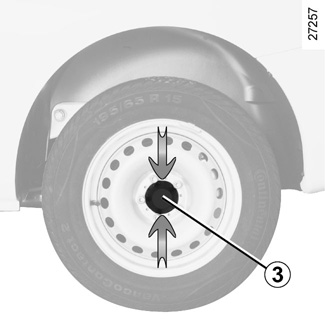

Dísztárcsa 3

(látható kerékcsavarok)

A kerék leszerelése nélküli leszereléshez fogja meg a nyíllal jelölt helyen.

Forgassa el úgy, hogy a kerékcsavarok mögött levő rögzítőlábak kiszabaduljanak.

Visszaszereléskor fordított sorrendben végezze a műveleteket.
