360°-OS KAMERA
Az első lökhárítóban, a visszapillantó tükrökben és a csomagtartóban lévő 1, 2 és 3 kamerák információi, valamint a lökhárítókban lévő 4 ultrahangos érzékelők információi alapján a funkció segítséget nyújt a bonyolult manőverek (pl. parkolás) kivitelezésében, a jármű környezetének megjelenítésével.
Megjegyzés: győződjön meg róla, hogy a kamerák nincsenek eltakarva (szennyeződés, sár, hó stb. által).
Művelet
A kamerák több különálló nézetet továbbítanak a multimédiás képernyőre 5.
Ezáltal láthatja a gépkocsi környezetét:
- elülső nézet (a(z) 1 kamera használatával): normál elölnézet és panoráma elülső nézet;
- hátsó nézet (a(z) 3 kamera használatával): normál elölnézet és panoráma hátsó nézet;
- madártávlatnézet (a 1, 2 és 3 kamerák használatával): normál madártávlatnézet és felugró madártávlatnézet (akadály észlelésekor);
- oldalnézet (a 2 kamera használatával): elülső oldalnézet és hátsó oldalnézet;
- 3D nézet;
- vontatmány nézet.
Az ultrahangos érzékelők a gépkocsi előtt, mögött és (a gépkocsi típusától függően) mellett észlelnek akadályokat.
Első kamera 1
Az elülső kamera képe az 5 multimédia képernyőn jelenik meg.
Hátsó kamera3
A hátsó kamera képe az 5 multimédia képernyőn jelenik meg.
A hátsó nézetek esetében a multimédia képernyő 5 a visszapillantó tükörhöz hasonlóan a hátsó nézet fordított képét mutatja.
Ez a funkció kiegészítő segítséget nyújt. Semmilyen esetben sem helyettesíti tehát sem a vezető éberségét, sem a felelősségét.
A vezetőnek mindig fel kell készülnie azokra az esetleges hirtelen eseményekre, amelyek bekövetkezhetnek vezetés közben: ügyeljen arra, hogy nincsenek-e kicsi, keskeny mozgó objektumok (gyermek, állat, kerekes székes személy, kerékpáros, kövek, padka stb.) a manőverezés során az autó holtterében.
Az elülső vagy hátsó nézeten: lejtőn való manőverezés esetén előfordulhat, hogy a multimédia képernyőn megjelenő akadályok közelebb vagy távolabb helyezkednek el a valóságban.
Ezt mindig vegye figyelembe a manővereket megelőző távolságfelmérés során.
A multimédia képernyőre 5 továbbított „elülső” vagy „hátsó” nézet egy, két vagy három vezérlővonallal 6, 7 és 8 jelenik meg.
A rendszer használata során először egy vagy több segédvonalat vegyen figyelembe (a mozgót a pálya és a fixet a távolság meghatározása érdekében).
Fix segédvonal 6
A fix segédvonal a gépkocsi mögötti távolságot jelző színjelöléseket A, B és C foglalja magában:
- A (piros) a gépkocsitól körülbelül 30 cm távolságra;
- B (sárga) a gépkocsitól körülbelül 70 cm távolságra;
- C (zöld) a gépkocsitól körülbelül 150 cm távolságra.
Mozgó nyomvonal7
Ez kék színben jelenik meg a multimédiás képernyőn 5. A kormánykerék helyzete alapján megadja a gépkocsi pályáját az elülső és hátsó nézetben.
pótkocsi irányvonala 8
Ez kék színben jelenik meg a multimédiás képernyőn 5. Ez jelzi a pótkocsi vonóhorogpályáját a kormánykerék helyzetének megfelelően.
Ez lehetővé teszi a járművezető számára, hogy a vonóhorgot a lehető legközelebb helyezze a pótkocsi vontatófejéhez.
Az elülső, hátsó és oldalsó nézet segédvonalai sík felületre vannak kivetítve, ezért az információt ne vegye figyelembe függőleges vagy a talajon elhelyezkedő tárgyak esetén.
A tárgyak multimédia képernyőn megjelenített képe torzított lehet.
A túlságosan erős fény (hó, napon álló gépkocsi stb.) zavarhatja a kamera által megjelenítet képet.
A kamerák képének kombinált megjelenítése:
- előfordulhat, hogy a kiemelkedő tárgyak (járda, jármű stb.) torzan jelennek meg madártávlatnézetben;
- a jármű tetején lévő tárgyak nem jelennek meg.
Vezetőoldali elülső kamera 2
A visszapillantó tükörbe épített 2 kamera oldalnézetet közvetít a multimédia képernyőre 5.
A gépkocsi típusától függően a multimédia képernyőn madártávlatnézetből elülső oldalsó nézetre válthat. További információkért tájékozódjon a multimédia rendszer útmutatójában.
Madártávlatnézet
A madártávlatnézet az 1, 2 és 3 kamerák képének kombinált megjelenítését jelenti.
A gépkocsi tetejét és környezetét jeleníti meg.
A jármű pozíciójának megerősítésére használható a közvetlen környezetéhez viszonyítva (elöl, hátul és oldalt).
A „madártávlatnézet” módban a multimédia képernyőn megjelenő tárgyak a valóságban távolabb helyezkednek el.
Ezt mindig vegye figyelembe a manővereket megelőző távolságfelmérés során.
Oldalnézetek
A multimédia képernyőn az erre a célra szolgáló 9 gomb megnyomásával egy madártávlatnézetet és két oldalnézetet egyesítő nézetet kap.
Elülső vagy hátsó panorámanézet
A multimédia képernyőn az erre a célra szolgáló gomb 10 megnyomásával elülső panorámaképet kaphat.
Ha hátrameneti fokozatba kapcsol, az elülső panorámaképet a hátsó panorámakép váltja fel.
Megjegyzés: az elülső vagy a hátsó nézet a kormánykerék dőlésszögétől függően változik, hogy a vezető jobban lásson.
3D megtekintése
A multimédia képernyőn az erre a célra szolgáló gomb 11 megnyomásával egy olyan 3D nézet jelenik meg, amely lehetővé teszi a jármű és környezete három dimenzióban történő megtekintését.

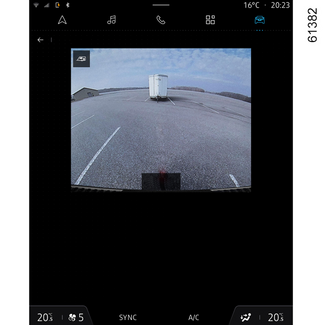

„Utánfutó nézet”
Előremenetben, ha csatlakoztatva van pótkocsi, nyomja meg a „360° Kamera” menüpontot a „Jármű” multimédia képernyő 5 világában, hogy a kamera 3 kb. 30 másodpercig a hátsó környezetről közvetítsen képet.
A multimédia képernyőn, amikor a „360° Kamera” rendszer megjelenik, módosíthatja a nézeteket (pl. a hátsó nézetet kicserélheti panorámás hátsó nézetre).
Akadályészlelés
Ha a rendszer aktiválva van, és a „Parkolást segítő rendszer” funkció egy vagy több akadályt észlel a jármű körül, a különböző nézeteken megjelenik a 12 jelzővonal.
A hangjelzésen kívül ezek a jelzővonalak az akadály távolságát is jelzik különböző színekkel:
- zöld: akadály, körülbelül 50 és 70 cm közötti távolságban;
- sárga: akadály kb. 30 és 50 cm közötti távolságban;
- piros: akadály kb. 30 cm-en belül.
Ezek a jelzővonalak az akadályok észlelési helyét is mutatják, amit a „Jármű” szimbólumhoz viszonyított helyzetük jelez.
További információ PARKOLÁST SEGÍTŐ RENDSZER.
„Zoom auto” funkció
Ha a jármű eleje vagy hátulja közelében akadályt észlel a rendszer, a „Zoom auto” funkció az aktuális kijelzőt egy adott kijelzőre (felső, elülső vagy hátsó nézet) kapcsolja át.
A „Zoom auto” funkció aktiválásához vagy deaktiválásához kérjük, olvassa el a multimédiával kapcsolatos utasításokat.
Bekapcsolás/kikapcsolás
Automata üzemmód
A gépkocsi álló helyzetében és járó motor mellett az automata üzemmód be van kapcsolva, ha a hátrameneti sebességfokozat be van kapcsolva. A hátsó nézet és a madártávlatnézet az 5 multimédia képernyőn jelenik meg.
Ha hátrameneti fokozatból gyorsan vált előremeneti fokozatba, a hátsó nézet és madártávlatnézet helyét az elülső nézet és a madártávlatnézet veszi át az 5 multimédia képernyőn.
Az automatikus üzemmód kikapcsolása:
- körülbelül három másodperc elteltével, amikor hátramenetből N vagy P fokozatba kapcsol;
- körülbelül három perc elteltével, ha a jármű előre vagy hátrafelé halad (például manővert hajt végre), mielőtt a kart N vagy P helyzetbe állítja;
- ha a gépkocsi sebessége átlépi a 10 km/ h-t.
Kézi üzemmód
A kézi üzemmód aktiválásához álló jármű és járó motor mellett a 5 multimédia képernyőn a „Jármű” világból nyomja meg a „360° Kamera” menüt, a multimédia képernyőn megjelenik az elülső nézet és a madártávlatnézet.
A manuális üzemmód kikapcsolása:
- ha a gépkocsi sebessége eléri a 10 km/h- t;
- ha a sebességváltó kart körülbelül három percig nem használták.
- Ne használja ezt a funkciót, ha a külső visszapillantó tükrök behajtott helyzetben vannak.
- A funkció használata előtt győződjön meg róla, hogy a csomagtartó megfelelően be van csukva.
- Ne tegyen semmit a kamerákra vagy a kamerák elé.
A becsült távolság és a tényleges távolság közötti különbség
Meredek emelkedőn való haladás vagy tolatás
A 13 rögzített segédvonalak a távolságokat közelebbinek mutatják a valóságnál.
A képernyőn megjelenő tárgyak a valóságban távolabb helyezkednek el a lejtőn.
Például, ha a képernyőn egy tárgy a D pozícióban van, a tényleges távolságot az E jelzi.
Meredek lejtőn való haladás vagy tolatás
A 13 rögzített segédvonalak a távolságokat távolabbinak mutatják a valóságnál.
Ezért a képernyőn megjelenő tárgyak a valóságban közelebb helyezkednek el a lejtőn.
Például, ha a képernyőn egy tárgy a G pozícióban van, a tényleges távolságot az F jelzi.
Haladás vagy tolatás kilógó tárgy felé
A képernyőn a H pozíció távolabbinak tűnik, mint a J pozíció. A H pozíció azonban ugyanolyan távolságban van, mint a K pozíció.
A rögzített és mozgatható segédvonalak által jelölt pálya nem veszi figyelembe a tárgyak magasságát. Így fennáll a veszélye, hogy a jármű összeütközik a tárggyal, ha a K pozíció felé tolat.
A rendszer működésének korlátai
A rendszer bizonyos területeken nem képes megjeleníteni a tárgyakat.
Elülső vagy hátsó nézet módban a rendszer nem tudja megjeleníteni az L területen lévő tárgyakat.
madártávlatnézetben a rendszer nem tud nagy tárgyakat megjeleníteni az M területen (a megjelenített terület szélének közelében).
A kijelzés beállítása
A multimédia képernyőn, amikor a „360° Kamera” rendszer megjelenik, módosíthatja a nézeteket (pl. a hátsó nézetet kicserélheti panorámás hátsó nézetre).
Ezeket a beállításokat biztonsági okokból a gépkocsi álló helyzetében végezze el.
Ha a sebességváltókar R helyzetben van, a következő nézetek állnak rendelkezésre:
- megosztott képernyő a hátsó/madártávlatnézet között;
vagy
- panorámás hátsó nézet;
vagy
- oldalnézet/madártávlatnézet (járműtől függően);
vagy
- 3D nézet (járműtől függően).
Amikor hátrameneti sebességfokozatból P helyzetbe vált, a következő nézetek állnak rendelkezésre:
- megosztott képernyő a hátsó/madártávlatnézet között;
vagy
- panorámás hátsó nézet (járműtől függően);
vagy
- oldalnézetek/madártávlatnézet (járműtől függően);
vagy
- 3D nézet (járműtől függően).
Amikor hátrameneti sebességfokozatból D helyzetbe vált, a következő nézetek állnak rendelkezésre:
- megosztott képernyő az elülső/madártávlatnézet között;
vagy
- elülső panorámanézet;
vagy
- oldalnézet/madártávlatnézet;
vagy
- 3D nézet.
A kamerabeállítások módosítása
A multimédia képernyőn, amikor megjelenik a rendszer, nyomja meg a „360° Kamera” gombot „Beállítások” a segédvonalak hozzáadásához vagy eltávolításához és a kamerakép beállításainak (fényerő, kontraszt stb.) módosításához.
További információkért tájékozódjon a multimédia rendszer útmutatójában.
Megjegyzés: biztonsági okokból a nézetek a jármű mozgása közben nem jelennek meg a „Beállítások” menüben.
