TOLATÓKAMERA
Működés

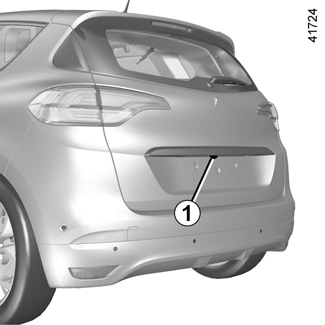

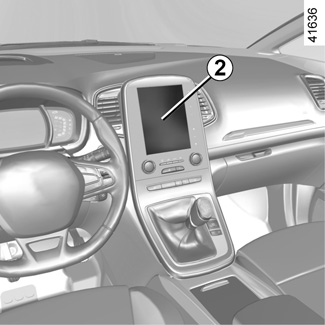

Hátramenetbe kapcsoláskor a csomagtérajtón elhelyezett kamera 1 megjeleníti a gépkocsi hátsó részének környezetét a többfunkciós képernyőn 2, egy vagy két nyomvonal 3 és 4 (fix és mozgó) kíséretében.
A rendszer használata során először egy vagy több nyomvonalat vegyen figyelembe (a mozgót a pálya és a fixet a távolság meghatározása érdekében). A piros zóna elérése után a lökhárító ábrája segítheti a pontos megállásban.

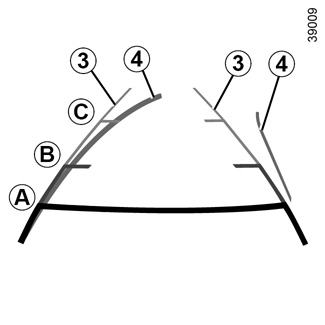

Fix nyomvonal 3
A fix nyomvonal a gépkocsi mögötti távolságot jelző színjelöléseket A, B és C foglalja magában:
- A (piros) a gépkocsitól körülbelül 30 cm távolságra;
- B (sárga) a gépkocsitól körülbelül 70 cm távolságra;
- C (zöld) a gépkocsitól körülbelül 150 cm távolságra.
Ez a nyomvonal nem mozdul el, megadja a gépkocsi pályáját a gépkocsival egy vonalba állított kerekek esetén.
Mozgó nyomvonal 4
A többfunkciós képernyőn 2 kék színben jelenik meg. A kormánykerék helyzete alapján megadja a gépkocsi pályáját.
Sajátosság
Ügyeljen arra, hogy a kamerát ne takarja semmi (szennyeződés, sár, hó, pára stb.).
A tolatókamera bekapcsolása, kikapcsolása
A többfunkciós képernyőn 2 válassza a(z) „Jármű”, a(z) „Beállítások”, a(z) „Parkolási segéd”, majd a(z) „Tolatókamera” pontokat. Kapcsolja be vagy ki a tolatókamerát, majd érvényesítse választását.
Beállíthatja a kamera képének paramétereit is (fényerő, kontraszt stb.).
A képernyő fordított képet ad, mint egy visszapillantó tükörben.
A keretek egy lapos felületre történő vetítés útján adódnak. Ezt az információt nem kell figyelembe venni, amikor egy függőleges vagy egy talajon lévő tárgy egymásra vetül.
A tárgyak képernyőn megjelenített képe deformálódhat.
A túlságosan erős fény (hó, napon álló gépkocsi stb.) zavarhatja a kamera által megjelenítet képet.
Ha a csomagtartó nyitva van, vagy rosszul van becsukva, a(z) „Csomagtér nyitva” üzenet jelenik meg és a kamera-kijelzés eltűnik.
Ez a funkció kiegészítő segítséget nyújt. Semmilyen esetben sem helyettesíti tehát sem a vezető éberségét, sem a felelősségét.
A vezetőnek mindig fel kell készülnie azokra az esetleges hirtelen eseményekre, amelyek bekövetkezhetnek vezetés közben: ügyeljen arra, hogy nincsenek-e kicsi, keskeny mozgó objektumok (gyermek, állat, kerekes székes személy, kerékpáros, kövek, padka stb.) a manőverezés során az autó holtterében.
A becsült távolság és a tényleges távolság közötti különbség
Tolatás meredek emelkedőn
A 3 rögzített segédvonalak a távolságokat közelebbinek mutatják a valóságnál.
A képernyőn megjelenő tárgyak a valóságban távolabb helyezkednek el a lejtőn.
Például, ha a képernyőn egy tárgy a D pozícióban van, a tényleges távolságot az E jelzi.
Tolatás meredek lejtőn
A 3 rögzített segédvonalak a távolságokat távolabbinak mutatják a valóságnál.
Ezért a képernyőn megjelenő tárgyak a valóságban közelebb helyezkednek el a lejtőn.
Például, ha a képernyőn egy tárgy a G pozícióban van, a tényleges távolságot az F jelzi.
Tolatás kilógó tárgy felé
A képernyőn a H pozíció távolabbinak tűnik, mint a J pozíció. A H pozíció azonban ugyanolyan távolságban van, mint a K pozíció.
A rögzített és mozgatható segédvonalak által jelölt pálya nem veszi figyelembe a tárgyak magasságát. Így fennáll a veszélye, hogy a jármű összeütközik a tárggyal, ha a K pozíció felé tolat.
